スタンピングプレスの全ライン

当社の高速スタンピングプレスコンプリートラインは、スタンピングに最適な選択肢です。新エネルギー自動車モーター、コンプレッサーモーター、高効率産業用モーターなどの鉄心のプレス加工が可能です。ステーターとローターの製造ライン全体を備えたプレス機を提供できます。高速ギヤフィーダやNCサーボモータフィーダなど、ストレートナーとアンコイラーを組み合わせた装置です。品質の良さと価格の安さから、多くのお客様にスタンピングプレスラインをご購入頂いております。

お問い合わせを送信

製品説明

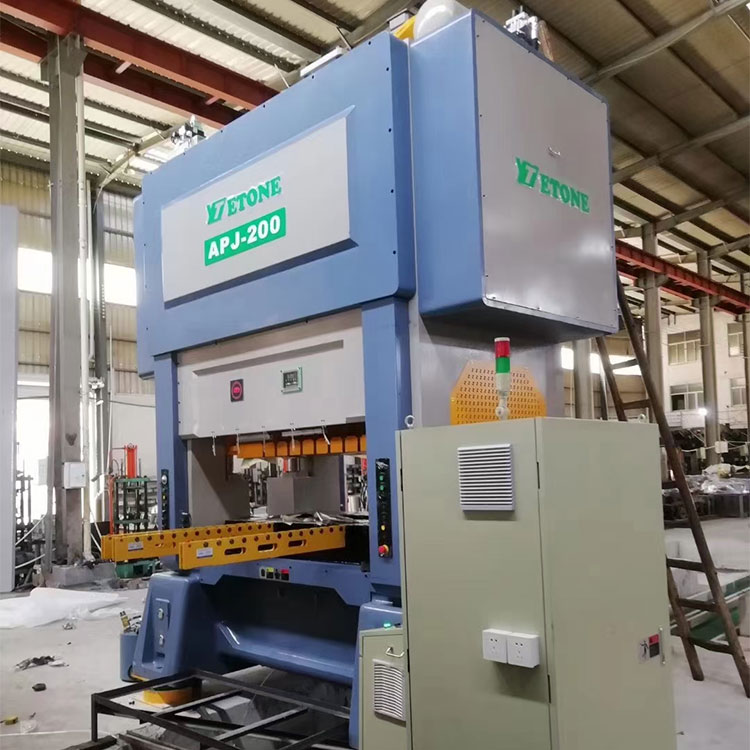

スタンピングプレス完成ライン

1.製品の特徴・利点

1.高精度の安定性と信頼性
2.高鋼合金鋳造フレーム構造（コンピュータ解析によりフレームに最適な設計を施したもの）、内部応力除去処理を施し、精度に不可欠な高剛性フレームをさらに向上させ、低騒音・低振動を実現。金型の寿命が向上します。

2.アプリケーション:

新エネルギー自動車モーター、コンプレッサーモーター、高効率産業用モーターなどのセルフレベティング鉄心の自動高速精密プレス加工。

3.製品パラメータ：

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
トン数	トン	220	300	350	400	450
旅行	んん	30	30	30	30-50	30-50
1分間あたりのストローク数	毎分	150-600	150-400	150-350	150-350	150-300
下部テーブルサイズ	んん	1900×1000	2200×1000	2400×1000	2800×1200	3000×1200
ブランキングホール	んん	1400×300	2000×300	2200×300	2200×400	2500×400
スライドブロックエリア	んん	1900×750	2200×900	2400×900	2800×1100	3000×1100
ダイハイト調整ストローク	んん	370-420	400-450	400-450	420-480	450-500
ダイハイト調整モーター	キロワット	1.5	2.2	2.2	3.7	3.7
給電線高さ	んん	200	210	210	220	270
メインモーター	キロワット	45	55	55	75	75

4.機械の標準付属品

1潤滑システム：クランクシャフト中心から高圧オイルを供給（日本SHOWA）

2PLC制御システム:切断信号を提供します

3ベアリング：NSKジャパン

4オイルアトマイザー：SMCジャパン

5エアスイッチおよびコンタクタ: Schnede France

6オイルシール：NOKジャパン

7自動バランスシステムの設計

8電動スライド調整システム

9T-モバイル手術台

10油圧スライドロック装置

11マテリアルエンディング検出器

12インバータ:

13電動クラッチバルブ

14クラッチ構造：（イタリアOMPI）

15リレー：オムロン

16角度と速度の表示：TOYO

17空気圧ジョイント：ARK Korea

18クランクシャフト：SNCM8、研削ガイド：AKSジャパン

19ラム/スライダーのマイクロインチング位置での自動熱バランス調整

20ミスフィード検出器

21 機械の輸送用ツールボックス1

5.標準付属品:

1高速ギアフィーダー（幅選択：150/200/300/400）

2ダブルヘッドアンコイラー

3S字ループ付きストレートナー(幅選択：200/300/400)

4金型自動給油装置

5オートパワーダイライファーシステム:

6ダイアームシステム:2個

7防振システム

8シュートコントローラー:

9Dieソレノイドバルブ取り付けシステム：10個

6.オプションの付属品

サーボフィーダー

底死検出器

2.クイックダイクランプ装置

3.安全扉

4. スキューシュート
