ラミネートスタンピングコンプリートラインマシン
1.製品紹介:
◉ FAGドイツ、NSKジャパン、NTNジャパンなどのラミネートスタンピングコンプリートラインマシンコンポーネントを日本で使用し、サポートメンバーの長期的な安定性と操作性を確保するための高精度、高寿命特性を備えています。
◉ 今日、ますます多くの工場がラミネートスタンピングコンプリートラインマシンを使用しています。ピンチフィーダーは、ラミネートスタンピングコンプリートラインマシンの重要な部分です。市場には多くの種類のフィーダーと多くのスタイルがあります。 「フィーダー」という言葉の意味は誰もが知っていますが、正しく使用している人はほとんどいません。
◉ 現在、市場には多くの種類と仕様のクリップフィーダーがあります。最初の選択肢は、クリップフィーダーを取り付ける際の重要なポイントを知ることです。クリップフィーダーの取り付け方向は左から右です。取り付け位置と自動送りシャフトの端は左側にある必要があります。置き忘れないでください。
◉ ホットタグ:ラミネーションスタンピングコンプリートラインマシン、優れたブランドメーカー、優れた工場、
2.ラミネートスタンピングコンプリートラインマシン製品パラメータ
|
|

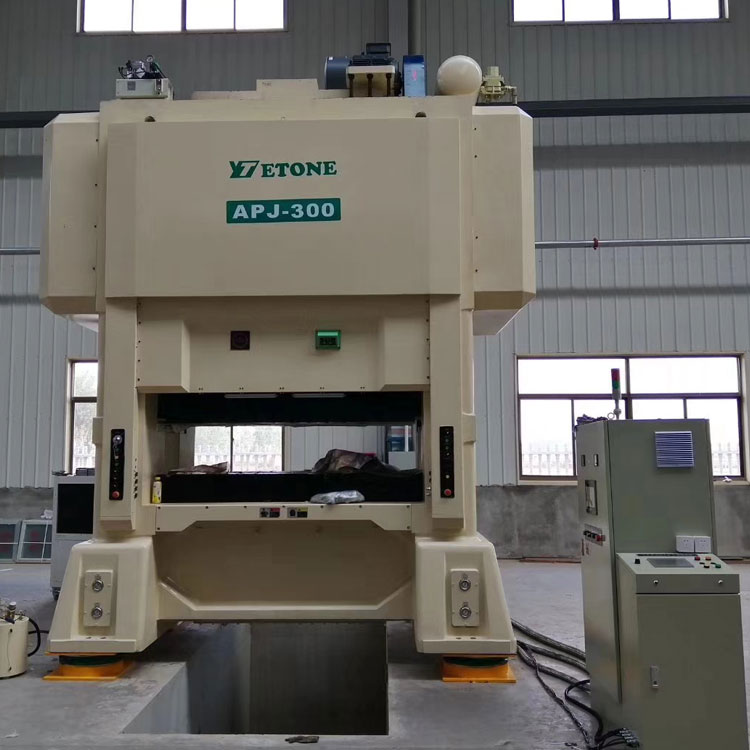

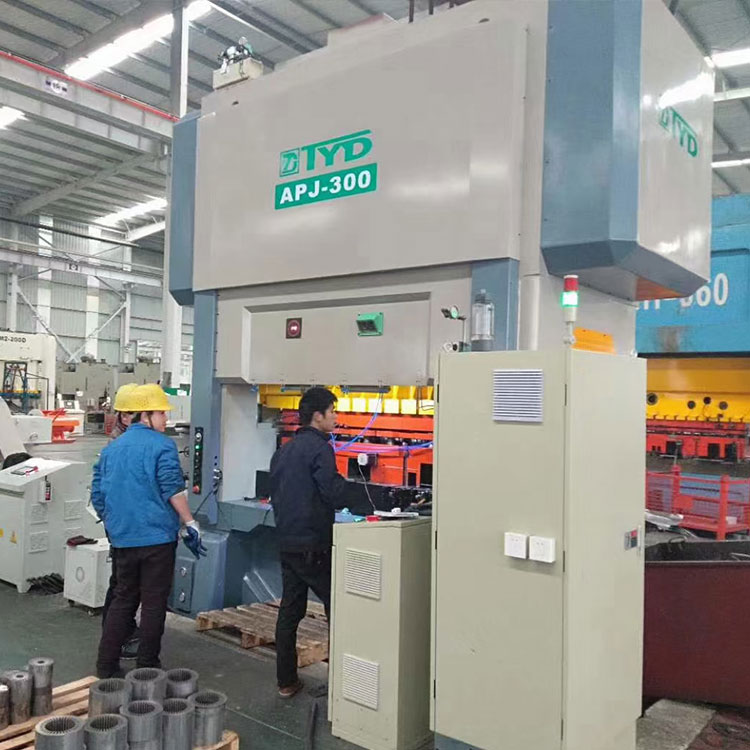

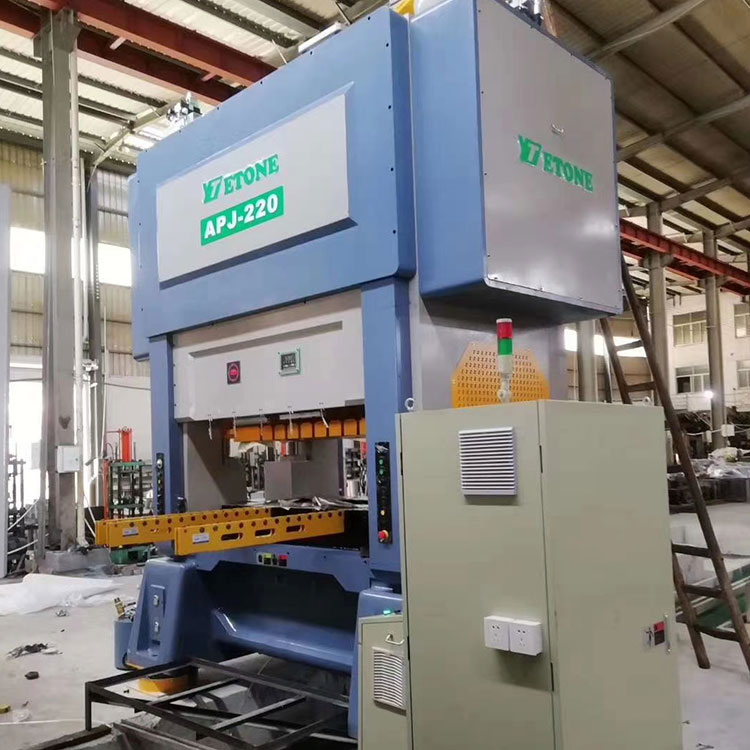

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
トン数 |
トン |
220 |
300 |
350 |
400 |
450 |
旅行 |
んん |
30 |
30 |
30 |
30-50 |
30-50 |
1分あたりのストローク数 |
s.p.m |
150〜600 |
150〜400 |
150-350 |
150-350 |
150〜300 |
テーブルサイズを小さくする |
んん |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
ブランキングホール |
んん |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
スライディングブロックエリア |
んん |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
ダイ高さ調整ストローク |
んん |
370-420 |
400-450 |
400-450 |
420-480 |
450〜500 |
ダイ高さ調整モーター |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
給餌ラインの高さ |
んん |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
メインモーター |
kw |
45 |
55 |
55 |
75 |
75 |
3.周辺機器
|
|
|
ダブルヘッドアンコイラー |
ストレートヘアアイロン |
ギアフィーダー |
|
|
P =給餌長 |
D =70(駆動輪径) N1 =ファーストギアの歯数 |
|
N2 = 2速ギアの歯数 |
|
N3 = 3速の歯数 |
|
N4 = 4速の歯数 |
材料幅 |
んん |
最大150 |
最大200 |
最大300 |
最大400 |
材質外径 |
んん |
最大1200 |
Max1200 |
Max1200 |
最大1200 |
材質内径 |
んん |
450-520 |
450-520 |
450-520 |
450-520 |
材料速度 |
M /分 |
1-60 |
1〜60 |
1-60 |
1-60 |
材料重量 |
|
500kgX 2 |
1QQQkgX 2 |
2000kgX 2 |
3000kgX 2 |
レベリングローラー |
パック |
11 |
11 |
11 |
11 |
駆動モーター |
|
1.5 kw |
22kw |
22kw |
30kw |
4.ダブルヘッドアンコイラー
パフォーマンスの説明 |
商品画像 |
◉ モデルは、スピンドルボックス本体、スピンドルボックス、およびキャリアの3つの部分で構成されています。 そのうちスピンドルボックスは一体型で、車軸距離が長いです。 ◉ 小容量、小フットプリント、便利なローディング、柔軟性などの機能を備えています 使用するダブル吊り下げ構造は、材料のロール処理に適合し、繰り返しを可能にするために適用されます 給餌、大幅に節約充電時間、生産能力の向上、削減 製造コスト。 ◉ 無動力通常の矯正だけでなく、構造化されています。 機械だけでなく最適高速矯正機での性能。 |
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
最大幅 |
んん |
200 |
300 |
400 |
500 |
600 |
材料の厚さ |
んん |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
材料重量 |
んん |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
ローラー内径 |
んん |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
ローラーの最大外径 |
んん |
1200 |
1200 |
1200 |
1200 |
1200 |
5.S型ストレートアイロン
パフォーマンスの説明 |
商品画像 |
◉ 「電気信号---> PC --->インバーター--->」のプロセスを備えたSタイプまたはUタイプのストレートヘアアイロン 速度変更」、プレスとの完全な同期を可能にし、スピードを上げます 約60m /分まで。 ◉ モデルは、簡単にできるダブルヘッド素材フレームが装備されています 動作し、することができます高速プレスと完全に同期。ギアの使用 フィーダーはより良いパフォーマンスを提供します。 |
|
|
|
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
最大幅 |
んん |
200300 |
400500600 |
200300 |
400500600 |
200300 |
材料th 病気 |
んん |
0.3-1.6 |
||||
ローラー内径 |
んん |
1200 |
||||
レベリング速度 |
m / min |
60 |
||||
モーター |
HP |
22 |
3575 |
22 |
3575 |
22 |
Woå¤ng電圧 |
|
AC三相220VまたはAC三相380V |
