モーターラミネートパンチプレス
1.製品紹介
FAGドイツ、NSKジャパン、NTNジャパンなどのラミネートスタンピングコンプリートラインマシンコンポーネントを日本で使用し、サポートメンバーの長期的な安定性と操作性を確保するための高精度、高寿命特性を備えています。
今日、ますます多くの工場がラミネートスタンピングコンプリートラインマシンを使用しています。ピンチフィーダーは、ラミネートスタンピングコンプリートラインマシンの重要な部分です。市場には多くの種類のフィーダーと多くのスタイルがあります。 「フィーダー」という言葉の意味は誰もが知っていますが、正しく使用している人はほとんどいません。
現在、市場には多くの種類と仕様のクリップフィーダーがあります。最初の選択肢は、クリップフィーダーを取り付ける際の重要なポイントを知ることです。クリップフィーダーの取り付け方向は左から右です。取り付け位置と自動送りシャフトの端は左側にある必要があります。置き忘れないでください。ホットタグ:ラミネーションスタンピングコンプリートラインマシン、優れたブランドメーカー、優れた工場、
|
|

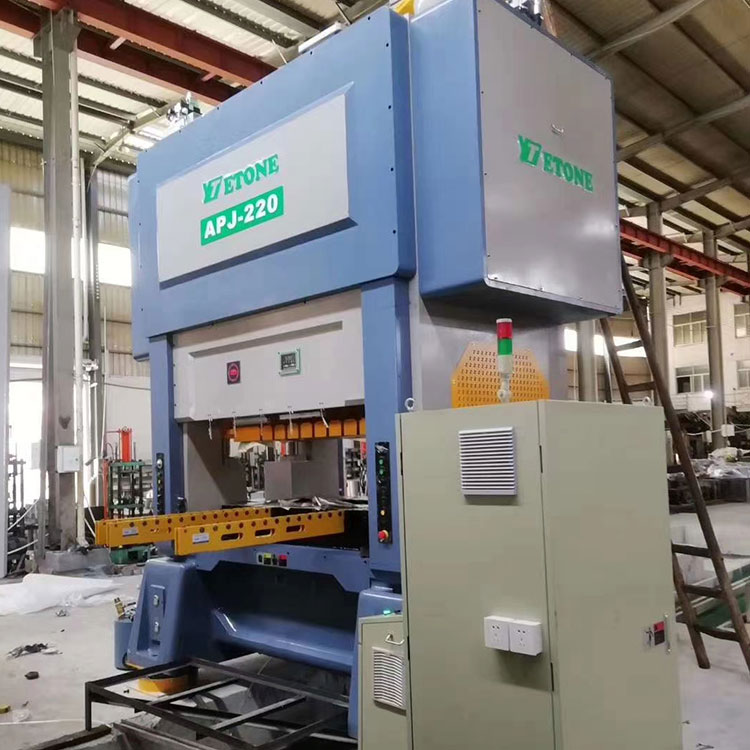

APJ-220 |

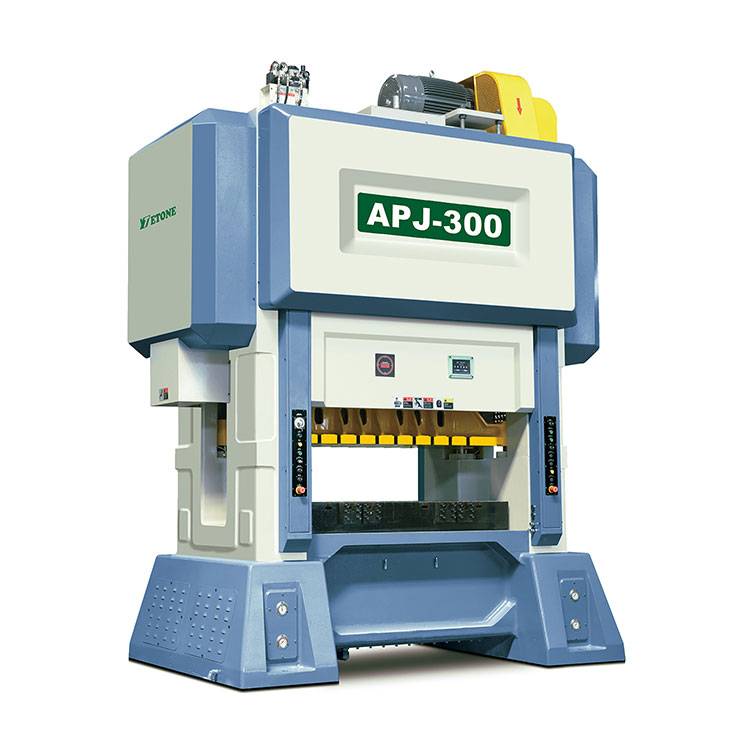

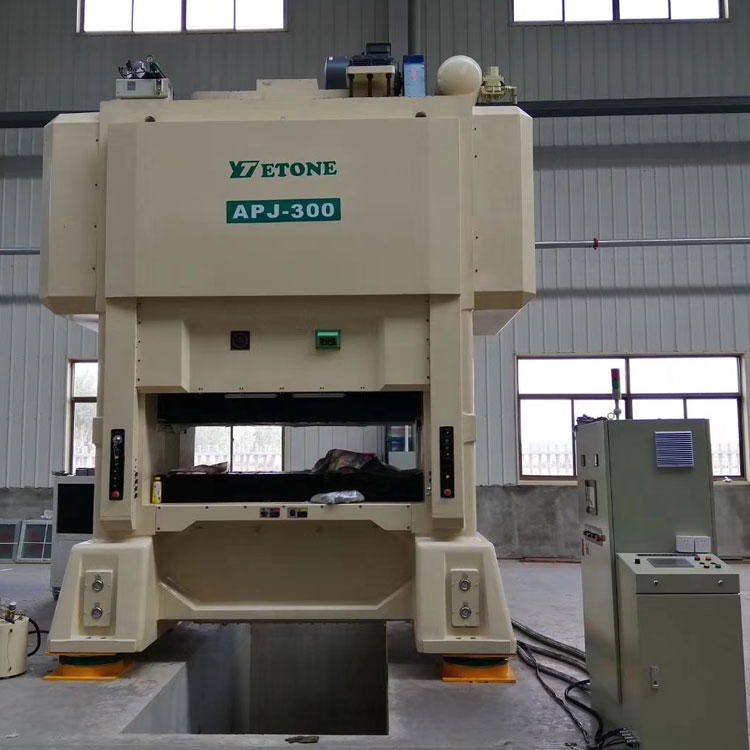

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
トン数 |
トン |
220 |
300 |
350 |
400 |
450 |
旅行 |
んん |
30 |
30 |
30 |
30-50 |
30-50 |
1分あたりのストローク数 |
s.p.m |
150〜600 |
150〜400 |
150-350 |
150-350 |
150〜300 |
テーブルサイズを小さくする |
んん |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
ブランキングホール |
んん |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
スライディングブロックエリア |
んん |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
ダイ高さ調整ストローク |
んん |
370-420 |
400-450 |
400-450 |
420-480 |
450〜500 |
ダイ高さ調整モーター |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
給餌ラインの高さ |
んん |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
メインモーター |
kw |
45 |
55 |
55 |
75 |
75 |
3.周辺機器
|
|
|
ダブルヘッドアンコイラー |
ストレートヘアアイロン |
ギアフィーダー |
|
||
|
P =給餌長 |
|
D = 70(駆動輪径) |
||
N1 =最初のギアの歯数 |
||
N2 = 2速ギアの歯数 |
||
N3 = 3速の歯数 |
||
N4 = 4速の歯数 |
|
材料幅 |
んん |
最大.150 |
最大200 |
最大300 |
最大400 |
|
材質外径 |
んん |
最大1200 |
Max1200 |
最大1200 |
最大1200 |
|
材質内径 |
んん |
450-520 |
450-520 |
450-520 |
450-520 |
|
材料速度 |
M /分 |
1-60 |
1〜60 |
1-60 |
1-60 |
|
材料重量 |
|
500kg×2 |
1QQQkg X 2 |
2000kg X 2 |
3000kg X 2 |
|
レベリングローラー |
パック |
11 |
11 |
11 |
11 |
|
駆動モーター |
|
1.5 kw |
22kw |
22kw |
30キロワット |
4.ダブルヘッドアンコイラー
パフォーマンスの説明
このモデルは、スピンドルボックス本体、スピンドルボックス、およびキャリアの3つの部分で構成されています。これらのパーツのうち、スピンドルボックスは一体型であり、車軸距離が長くなっています。小容量、小フットプリント、便利なローディング、柔軟な使用などの機能を備えています
ダブルハンギング構造により、素材ロールの取り扱いに適合し、繰り返し供給が可能になり、再充電時間を大幅に節約し、生産能力を向上させ、生産コストを削減します。無動力構造を採用しているため、通常の矯正機だけでなく、高速矯正機でも最適な性能を発揮します。
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
最大幅 |
んん |
200 |
300 |
400 |
500 |
600 |
|
材料の厚さ |
んん |
0.2- 1.5 |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
0.2- 1.5 |
|
材料重量 |
んん |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
ローラー内径 |
んん |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
ローラーの最大外径 |
んん |
1200 |
1200 |
1200 |
1200 |
1200 |
5.Sタイプストレートアイロン
パフォーマンスの説明
「電気信号---> PC --->インバーター--->速度変更」のプロセスを備えたSタイプまたはUタイプのストレートヘアアイロンで、最大約60m / minの速度で印刷機との完全な同期を可能にします。このモデルは、操作が簡単で、高速プレスと完全に同期できるダブルヘッドの素材フレームを備えています。ギアフィーダーを使用すると、パフォーマンスが向上します。
|
|
|
SLQ-200 SLQ-300 |
SLQ-400 SLQ-500 SLQ-600 |
最大幅 |
んん |
200300 |
400500600 |
|
材料の厚さ |
んん |
0 3- 1.6 |
||
ローラー内径 |
んん |
1200 |
||
レベリング速度 |
m /分 |
60 |
||
モーター |
HP |
2 2 |
3 5 75 |
|
Woå¤ng電圧 |
|
交流3相22 0V或AC3相380V |
AC三相220VまたはAC三相380V |
